§12-2　圆柱拉、压螺旋弹簧的设计

　　一、圆柱形拉、压螺旋弹簧的结构、几何尺寸和特性曲线

　　1、弹簧的结构

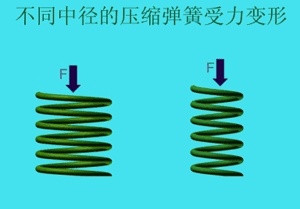

　　(1)压缩弹簧（图12－1）
　　A、YI型：两端面圈并紧磨平
　　B、YⅢ型：两端面圈并紧不磨平。
　　磨平部分不少于圆周长的3/4，端头厚度一般不少于d/8。

　　

　　　　　　　　　　　　(a)YⅠ型　　　　　　　　　　　　　　　　(b)YⅡ型

图12-1　压缩弹簧

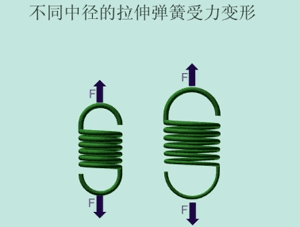

　　(2)拉伸弹簧（图12－2）
　　A、LI型：半圆形钩
　　B、LⅡ型：圆环钩
　　C、LⅦ型：可调式挂钩，用于受力较大时

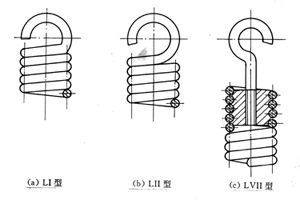

图12-2　拉伸弹簧

　　2、主要几何尺寸
　　弹簧丝直径d、外径D、内径、中径、节距p、螺旋升角a、自由高度(压缩弹簧)或长度(拉伸弹簧)，如图12-3。此外还有有限圈数n，总圈数，几何尺寸计算公式见表12-1。

　　　　

　　　　　　　　　　　　　　　　(a)　　　　　　　　　　　　　　　　　　(b)

图12-3　圆柱形拉、压螺旋弹簧的参数
